Galleria Immagini | Scheda .pdf

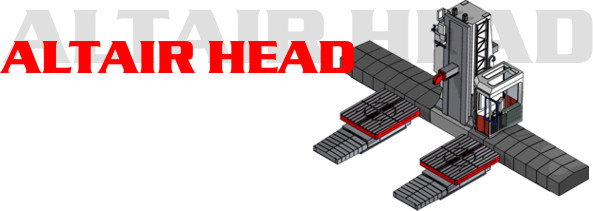

| SCHEDA TECNICA modello ALTAIR HEAD |
| |
|
| CAMPO DI LAVORO |
|
| ASSE X = BASAMENTO [mm] |
6000-20000 |
| ASSE Y = MONTANTE [mm] |
2000-4500 |
| ASSE V = MANDRINO |
- |
| ASSE W = RAM |
1000/1200 |
| |
|
| MANDRINO |
|
| DIAMETRO MANDRINO DI ALESATURA [mm] |
- |
| POTENZA MANDRINO S1[kW ] |
37-51 |
| CONO ATTACCO UTENSILI |
ISO50-7388/1
DIN 69871.A50 |
| CODOLO ATTACCO UTENSILI |
AZB50 DIN |
| |
|
| VELOCITA' E AVANZAMENTI |
|
| AVANZAMENTI LAVORO PER MOVIMENTI ASSI X-Y-V-W [MM/1'] |
30000 |
| SPINTA MASSIMA SUGLI ASSI |
3000 |
|
|
