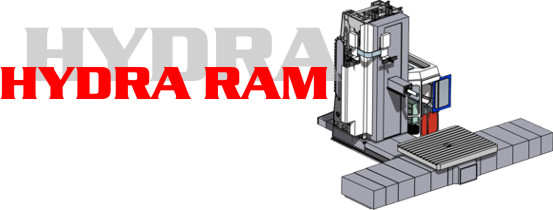

| SCHEDA TECNICA modello HYDRA RAM |
| |
|
| CAMPO DI LAVORO |
|
| ASSE X = TRASVERSALE TAVOLA |
3100-3600-4100-5100 |
| ASSE Y = VERTICALE TESTA |
2000-2500-3000 |
| ASSE Z = LONGITUDINALE MONTANTE |
1600-2000 |
| ASSE V = MANDRINO |
800 |
| ASSE W = RAM |
1000/1200 |
| |
|
| MANDRINO |
|
| DIAMETRO MANDRINO DI ALESATURA [mm] |
130-160 |
| POTENZA MANDRINO S1[kW ] |
37-51 |
| CONO ATTACCO UTENSILI |
ISO50-7388/1 DIN 69871.A50 |
| CODOLO ATTACCO UTENSILI |
AZB50 DIN |
| |
|
| VELOCITA' E AVANZAMENTI |
|
AVANZAMENTI LAVORO PER MOVIMENTI
ASSI X-Y-Z-W [mm-1'] |
20000 |
| SPINTA MASSIMA SUGLI ASSI [daN] |
3000 |
| ROTAZIONE TAVOLA RAPIDO [giri/1'] |
4 |
| |
|
| TAVOLA GIREVOLE |
|
| DIMENSIONI UTILI |
da 1800x2200 a 2500x3000 |
| CAPACITA' DI CARICO [ton] |
15-30 |
